適用於紗線鍍膜的腔體

專 利 證 書 號 數:I682047

名      稱:適用於紗線鍍膜的腔體

[1]申請專利範圍

  1. 一種腔體,係具有一開孔,使得外部的一抽真空設備藉由該開孔而連通於該腔體內部,而該腔體內部係包含:一導紗件、一放紗輪、一冰水輪以及一捲紗輪;該冰水輪係介於該放紗輪與該捲紗輪二者構件之間;該導紗件係設置於該冰水輪的一側;而該導紗件係具有複數導引部,且該等複數導引部為環形凹口,而任二該導引部之間係夾設一間隔部;其中,該放紗輪之線頭一端係先經捲繞於該冰水輪與該導紗件之複數導引部後,再捲繞於該捲紗輪上。
  2. 依據申請專利範圍第1 項所述之腔體,其中,該等複數導引部係皆為限位凹口,而任二該導引部之間係藉由一齒段連接。
  3. 依據申請專利範圍第2 項所述之腔體,其更包含一張力輪,而該放紗輪之線頭的一端係先經捲繞於該張力輪後,隨即再一併捲繞於該冰水輪以及該導紗件之複數導引部,接著再捲繞於該捲紗輪上。
  4. 依據申請專利範圍第3 項所述之腔體,其更包含一張力輪,而該放紗輪之線頭的一端係先經捲繞於該張力輪後,隨即再一併捲繞於該冰水輪以及該導紗件之複數導引部,接著再捲繞於該捲紗輪上。
  5. 一種腔體,係具有一開孔,使得外部的一抽真空設備藉由該開孔而連通於該腔體內部,而該腔體內部係包含:一導紗件、一放紗輪、一冰水輪以及一捲紗輪;該冰水輪係介於該放紗輪與該捲紗輪二者構件之間;該導紗件係設置於該冰水輪的一側;而該導紗件係具有複數導引部,該等複數導引部係皆為環形輪件並樞設於該導紗件,而任二該導引部之間係夾設一間隔部;其中,該放紗輪之線頭一端係先經捲繞於該冰水輪與該導紗件之複數導引部後,再捲繞於該捲紗輪上。
  6. 依據申請專利範圍第5 項所述之腔體,其更包含一張力輪,而該放紗輪之線頭的一端係先經捲繞於該張力輪後,隨即再一併捲繞於該冰水輪以及該導紗件之複數導引部,接著再捲繞於該捲紗輪上。
  7. 依據申請專利範圍第1 至6 項其中任何一項所述之腔體,其更包含一整紗輪,係設置靠近於該放紗輪或者該捲紗輪的一側。
  8. 依據申請專利範圍第7 項所述之腔體,其中,該腔體係具有另一開孔,使得外部的一鍍膜源得透過另一該開孔而連通於該腔體,並正對應於該冰水輪另一側的位置。
  9. 依據申請專利範圍第1 至6 項其中任何一項所述之腔體,其中,該腔體係具有另一開孔,使得外部的一鍍膜源得透過另一該開孔而連通於該腔體,並正對應於該冰水輪另一側的位置。
[2]圖式簡單說明

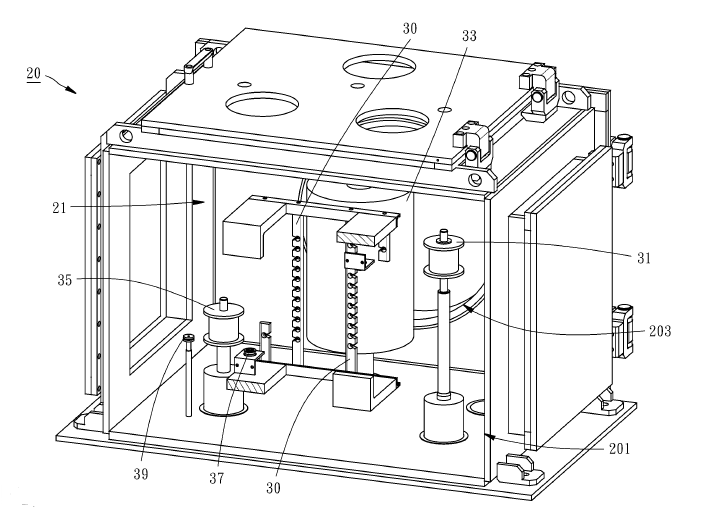

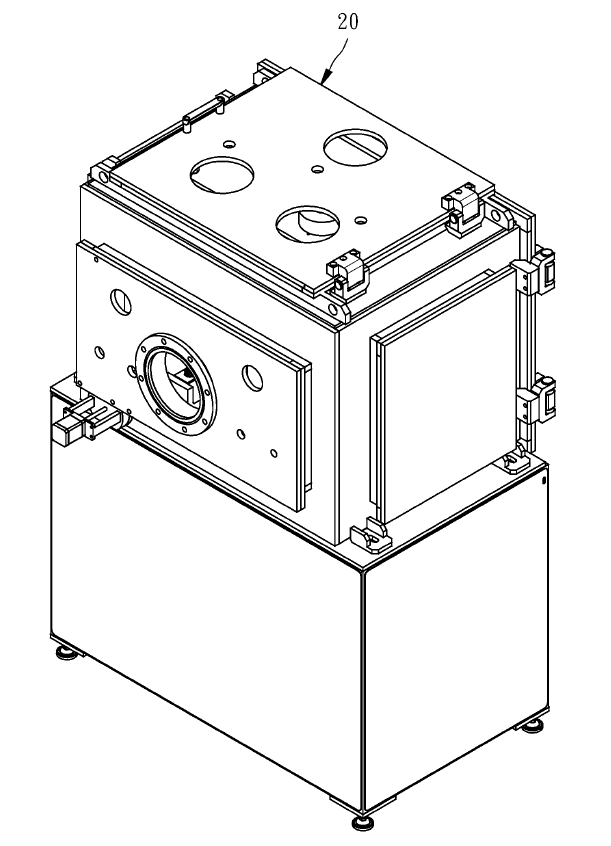

  • 第1圖為本發明第一較佳實施例之立體示意圖。

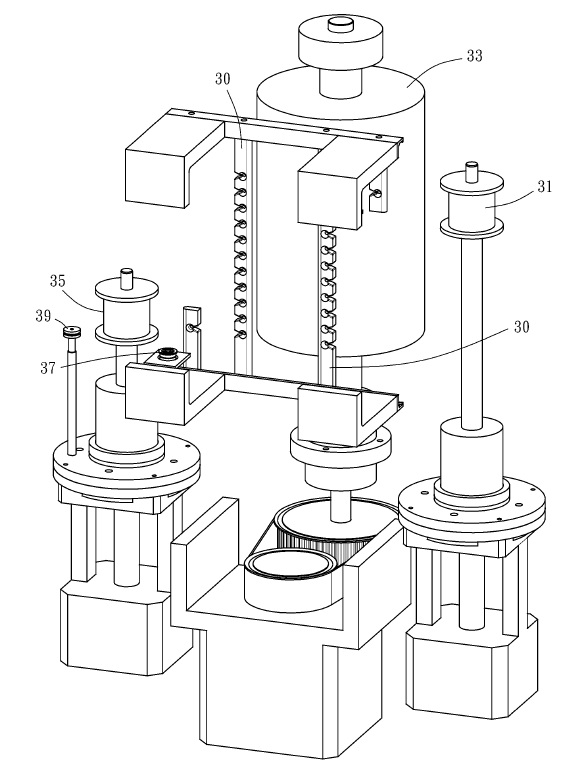

  • 第2圖為第1圖之一腔體部分構件立體示意圖。
  • 第3圖為第1圖之一腔體另一部分構件之立體示意圖。

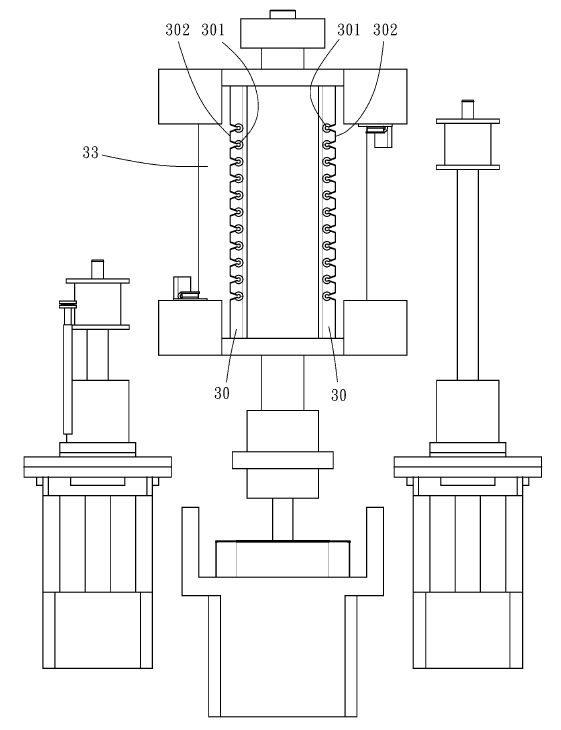

  • 第4圖為第3圖之前視示意圖。
  • 第5圖為本發明第一較佳實施例之應用暨俯視示意圖。

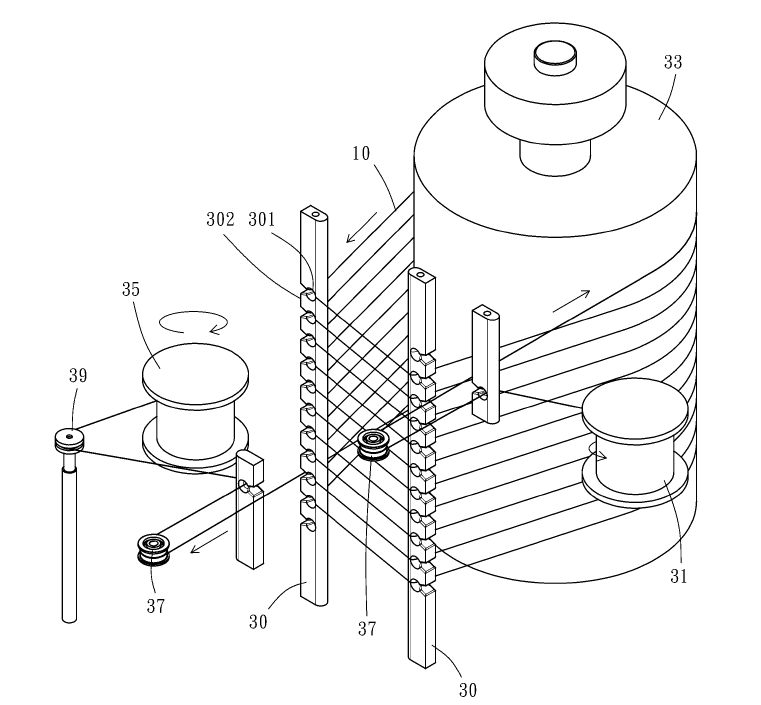

  • 第6圖為本發明第一較佳實施例之應用暨立體示意圖。

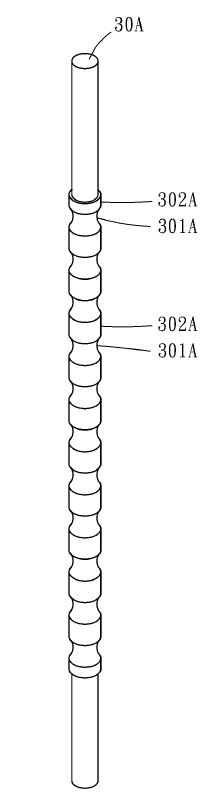

  • 第7圖為本發明第二較佳實施例之另一導紗件立體示意圖。

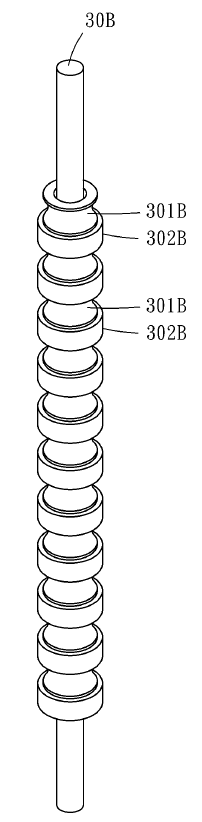

  • 第8圖為本發明第三較佳實施例之又一導紗件立體示意圖。

【第1圖】

【第2圖】

【第3圖】

【第4圖】

【第5圖】

【第6圖】

【第7圖】

【第8圖】
