微小維克氏硬度儀
 |
|

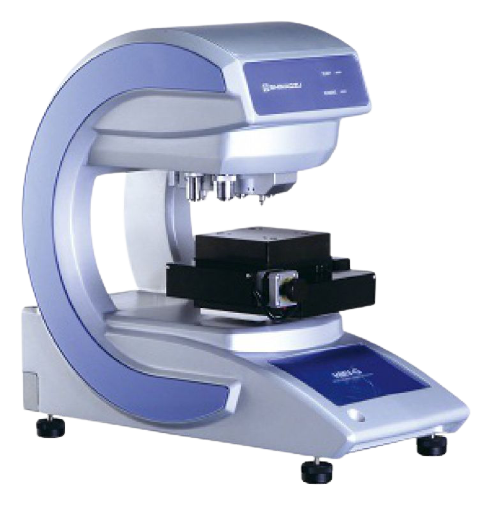

SHIMADZU 微小維克氏硬度儀 |
|
|
|
型 號： |
HMV-G 21S |
|
|
|
量測範圍： |
1. 試驗荷重: HV0.01、0.025、0.05、0.1、0.2、 0.3、0.5、1、2 。
2. 低試驗荷重：HV0.001、0.002、0.005。 |
|
|
|
有效測量範圍： |
110×73um
(40倍物鏡) |
|
|
|
讀取分辨率： |
0.09um (40倍物鏡) |
|
|
|
量測項目： |
樣品硬度值 |
|
維氏硬度試驗使用金剛石壓頭，其相對面夾角為136°。由於其硬度極高，壓頭可以用於壓入幾乎所有材料，而且稜錐的形狀使得壓痕和壓頭本身的大小無關。在一定的試驗力作用下壓入試樣表面，保持一定的時間後，卸除試驗力，測量材料表面的方形壓痕之對角線長度，並利用公式計算所需的硬度值。
待測樣品規格及可量測項目
- 樣品要求：
-
種類：固態樣品 (薄膜)
- 尺寸：最大高度100 mm 、最大寬度120 mm。
- 可量測項目：
表面硬化層、硬質薄膜及各種金屬材料
分析案例
薄膜硬度量測結果
